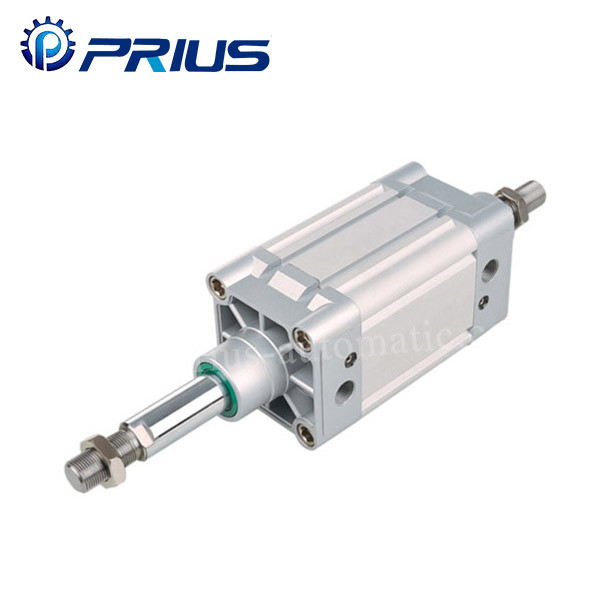

DNC ميكي حفرة أسطوانة هواء منوعة مزدوجة التصرف مع حفرة 32 - 125mm
معيار ISO15552 مربع DNC أسطوانة هوائية منوعة ذات تأثير مزدوج حجم الحفر 32mm-125mm على سبيل المثال DNC40-50-PPV-A مع مغناطيس ومركز هوائي قابل للتعديل Festo crossover
تفاصيل سريعة:
* إيزو 6431/إيزو 15552 VDMA 24562 القياسية سلطانة الهواء الهوائية
* مع فتحة على الاسطوانة لتركيب أجهزة الاستشعار، رقم نموذج أجهزة الاستشعار CS1-M
* مع المغناطيس و عازل الهواء قابل للتعديل
* قنينة مربعة قياسية ، قنينة الماوس الاقتصادية متاحة
* عصا البستون # 45 ((ASTM-1045) الفولاذ المصفوف بالكروم ، الفولاذ المقاوم للصدأ ((SS304) عصا البستون متاحة
* مع محمل تزيين ذاتي، بدون تزيين
* حجم الحفر 32mm،40mm،50mm،63mm،80mm،100mm،125mm
* أدوات الأسطوانات، أدوات الإصلاح والإكسسوارات المتاحة
* حياة خدمة طويلة أكثر من 5000 كم
رمز الطلب
DNC - 63 × 50 -25 一 S - LB - FK - MT
|
الرمز المغناطيسي |
|
نوع التركيب في نهاية العصا
الفراغ:النوع الأساسي التجهيزات ي. ي تثبيت FH:تجهيز المحامل FK:معدات عائمة
جهاز استشعار
مفتاح المغناطيسية XYC-31R
|
|
|
النوع الثابت
الفراغ:النوع الأساسي LB:النوع الثابت الأمامي والخلفي FA:نوع ثابت للغطاء الأمامي (نوع اللحاء الأمامي) FB:الغطاء الخلفي من نوع ثابت (نوع اللحاء الخلفي) CA:نوع ثابت للغطاء الخلفي (قرنق واحد) CB:نوع ثابت للغطاء الخلفي (أقراط مزدوجة) SDB:النوع الثابت للغطاء الخلفي TC:نوع الدرج المركزي |
|||
| نوع الأنابيب |
فارغ:بدون مغناطيس
|
||
|
الفراغ:النوع المربع T: نوع عصا العقدة M: نوع الماوس |
|||
|
إعدل (ستورك) |
|||
|
2525ملم 5050ملم 75:75ملم |
|||
| رمز السلسلة | |||
|
DNC:ISO15552 نوع العمل المزدوج القياسي DNCD:ISO15552 القياسية مزدوجة العمود، التمثيل المزدوج DNCJ:ISO15552 عمود مزدوج مع السباق القابل للتعديل |
|||
المواصفات
| الحفرة (ملم) | 32 | 40 | 50 | 63 | 80 | 100 | 125 |
| نمط الحركة | العمل المزدوج | ||||||
| الوسيط العامل | الهواء المضغوط | ||||||
| ضغط الضغط | 1.5MPa | ||||||
| ضغط التشغيل | 1.0MPa | ||||||
| ضغط العمل | 0.1MPa | ||||||
| عازل | عازل الهواء ((المعيار) | ||||||
| درجة حرارة الحالة | (5) ~ 70°C | ||||||
| سرعة العمل | 50~800mm/s | ||||||
| حجم الميناء | G1/8′′ | G1/4′′ | G3/8" | G1/2" | |||
السكتة الدماغية
| مُملة | السكتة الدماغية القياسية | ضربة عازلة | نطاق ستوك |
| 32 | 25 50 80 100 125 160 200 250 320 400 500 | 20 | 10~2000 |
| 40 | |||
| 50 | 22 | ||
| 63 | |||
| 80 | 32 | ||
| 100 | |||
| 125 | 35 |
الهيكل الداخلي
أجزاء
| لا. | التعيين | لا. | التعيين |
| 1 | عصا البستون | 10 | المغناطيس (اختياري) |
| 2 | عصا البستون | 11 | ارتداء الخاتم |
| 3 | حلقة الختم في الغلاف الأمامي | 12 | البرميل |
| 4 | محامل | 13 | المكبس |
| 5 | الغلاف الأمامي | 14 | ختم عازل |
| 6 | حلقة O المكبوتة | 15 | إبرة عازلة |
| 7 | حلقة O | 16 | عودوا |
| 8 | حلقات O للصاعقة | 17 | المسمار السريع |
| 9 | حلقة البستون O | 18 | ملف تعريف (بولت) |
البعد العام
ورقة الأبعاد
| الحفرة / الرمز | أ | A1 | A2 | ب | ج | د | E | F | G | هـ | أنا | ج | ك | (ل) | |
| 32 | 142 | 190 | 185 | 16 | 94 | 30 | 33 | 10 | 25 | 22 | 17 | 6 | M10x1.25 | M6 | |
| 40 | 159 | 213 | 207 | 20 | 105 | 35 | 34 | 10 | 29.5 | 24 | 17 | 7 | M12x1.25 | M6 | |
| 50 | 175 | 244 | 233 | 27 | 106 | 40 | 42.5 | 10 | 32 | 32 | 23 | 8 | M16x1.5 | M8 | |
| 63 | 190 | 258 | 247 | 26 | 122 | 45 | 42 | 10 | 36 | 32 | 23 | 8 | M16x1.5 | M8 | |
| 80 | 214 | 301 | 288 | 35 | 127 | 45 | 53 | 10 | 37 | 40 | 26 | 10 | M20x1.5 | M10 | |
| 100 | 229 | 321 | 308 | 40 | 137 | 55 | 52 | 10 | 39 | 40 | 26 | 10 | M20x1.5 | M10 | |
| 125 | 277 | 394 | 378 | 46 | 160 | 60 | 71 | 10 | 43.5 | 54 | 40 | 10 | M27x2 | M12 | |
| الحفرة / الرمز | م | ن | أوه | (ب) | ق | R | S | T | يو | V | W | إكس | Y | Z | Z1 |
| 32 | 12 | 15 | G1/8 | 5 | 3 | 6.5 | 45 | 32.5 | 12 | 10 | 28 | 4 | 46 | 58.7 | 21 |
| 40 | 12 | 17.5 | G1/4 | 7 | 3 | 7 | 52 | 38 | 16 | 13 | 33 | 4 | 53.7 | 68 | 21 |
| 50 | 12 | 20 | G1/4 | 7 | 3 | 9 | 65 | 46.5 | 20 | 17 | 38 | 4 | 65.8 | 84.5 | 23 |
| 63 | 12 | 22 | G3/8 | 8 | 5 | 9 | 76 | 56.5 | 20 | 17 | 38 | 4 | 79.9 | 99.6 | 23 |
| 80 | 15 | 23 | G3/8 | 10 | 5 | 12 | 94 | 72 | 25 | 22 | 43.5 | 5 | 101.8 | 123.8 | 29 |
| 100 | 15 | 26 | G1/2 | 10 | 5 | 14 | 112 | 89 | 25 | 22 | 47 | 6 | 125.9 | 148.9 | 29 |
| 125 | 20 | 29 | G1/2 | 10 | 5 | 14 | 134 | 110 | 32 | 27 | 53 | 7 | 156.9 | 179.6 | 40.5 |
