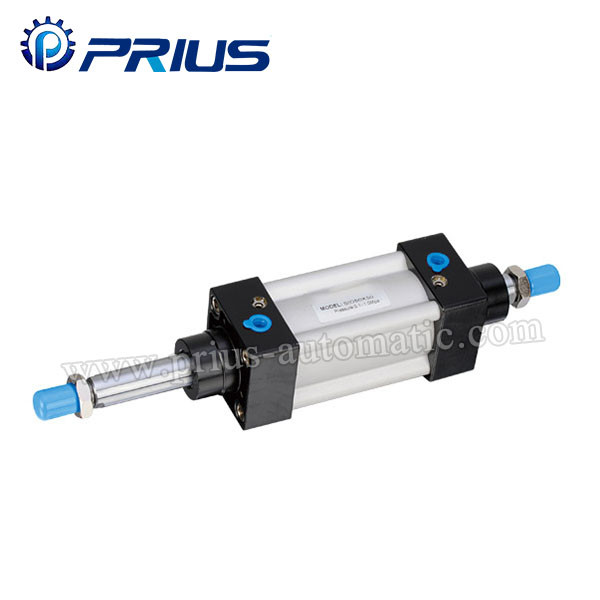

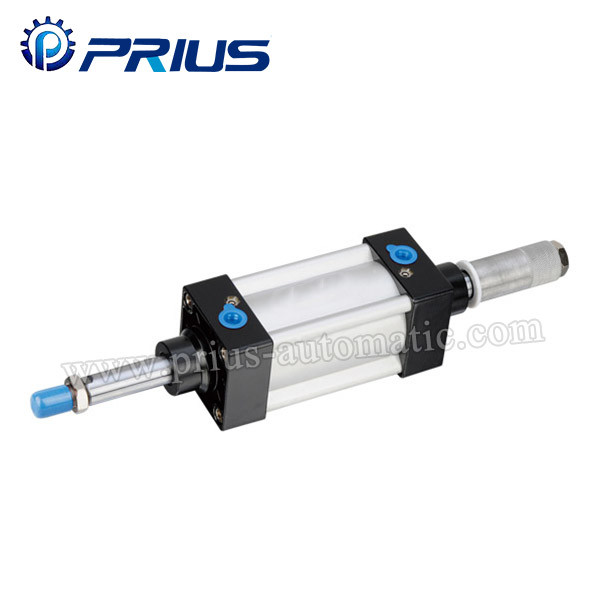

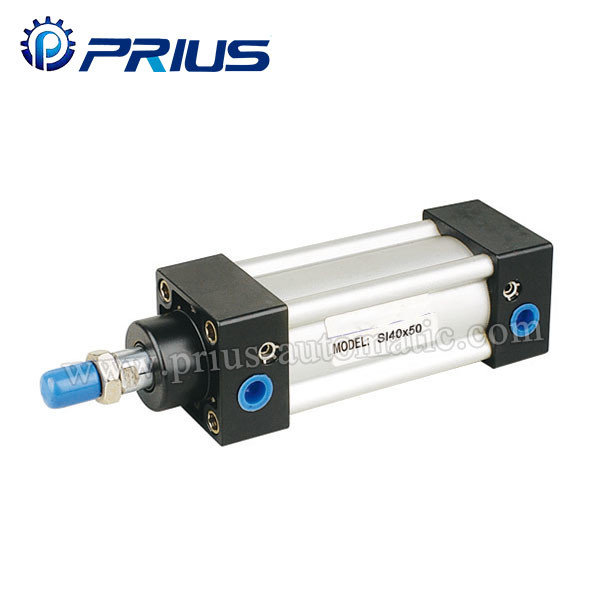

سلسلة SI ISO15552 القياسية أسطوانة الهواء الهوائية المزدوجة
معيار ISO15552/ISO6431 فوهة الماوس ميكي SI مزدوجة التفاعل أسطوانة هواء منوعة الحجم 32mm-200mm على سبيل المثالSI40-50-PPV-A مع المغناطيس ومعازل الهواء القابلة للتعديل Airtac crossover Tie-rod مخفي التصميم
تفاصيل سريعة:
* Airtac ما يعادل، حجم تركيب ISO6431/ISO15552 سلطانية الهواء القياسية
* تصميم برميل الفأر الصغير، فعال من حيث التكلفة
* تصميم خفي من أجل مقاومة التآكل
* مع المغناطيس و بوفر الهواء قابلة للتعديل، السائبة التحكم بسهولة، حركة سلسة
* عصا البستون # 45 ((ASTM-1045) الفولاذ المصفوفة بالكروم
* عصا البستنات من الفولاذ المقاوم للصدأ متوفرة
* حجم الحفر ((ملم) 32،40,50,63,80,100,125,160,200
* أدوات الأسطوانات، أدوات الإصلاح والإكسسوارات المتاحة
رمز الطلب
SI - 63 × 50 - 25 一 S - LB - FK - MT
|
مُملة
رمز السلسلة
Sl:ISO6431 نوع العمل المزدوج القياسي SID:معيار ISO6431 عمود مزدوج، عمل مزدوج SlJ:ISO6431 عمود مزدوج مع قابل للتعديل |
السكتة الدماغية
الرمز المغناطيسي
فارغ:بدون مغناطيس مع مغناطيس
إعدل (ستورك)
2525ملم 5050ملم 75:75ملم |
النوع الثابت
الفراغ:النوع الأساسي LB:النوع الثابت الأمامي والخلفي FA:النوع الثابت من الغطاء الأمامي (نوع السترة الأمامية) FB:النوع الثابت للغطاء الخلفي (نوع السترة الخلفية) CA:الغطاء الخلفي من النوع الثابت (قوس واحد) CB:الغطاء الخلفي من النوع الثابت (قراطين مزدوجة) TC:نوع الدرج المركزي SDB:النوع الثابت للغطاء الخلفي |
نوع التركيب في نهاية العصا
الفراغ:النوع الأساسي أنا أصلح Y: Y التثبيت FH:تجهيز المحامل FK:التركيب العائم
جهاز استشعار
XYC-31R مفتاح المغناطيسية |
المواصفات
| الحفرة (ملم) | 32 | 40 | 50 | 63 | 80 | 100 | 125 | 160 | 200 | 250 | 320 |
| نمط الحركة | العمل المزدوج | ||||||||||
| الوسيط العامل | الهواء | ||||||||||
| النوع الثابت | النوع الطبيعي/ النوع FA/ النوع FB/ النوع CA/ النوع CB/ النوع LB/ النوع TC/ النوع TC-M | ||||||||||
| نطاق ضغط العمل | 0.1~0.9MPa | ||||||||||
| المقاومة المضمونة للضغط | 1.35MPa | ||||||||||
| نطاق درجة حرارة العمل | 0~70°C | ||||||||||
| نطاق سرعة العمل | 50~800mm/s | ||||||||||
| نوع العازل | العازل القابل للتعديل | ||||||||||
| ضربة عازلة | 20ملم | 26ملم | 45ملم | 52ملم | 66ملم | ||||||
| حجم الميناء | G1/8′′ | G1/4′′ | G3/8" | G1/2" | G3/4 | G1" | |||||
السكتة الدماغية
| الحفرة (ملم) | السكتة الدماغية القياسية | أقصى ضربة دماغية | السكتة الدماغية المسموح بها |
| 32 | 25 50 75 80 100 125 160 175 200 250 300 350 400 450 500 | 1000 | 2000 |
| 40 | 25 50 75 80 100 125 160 175 200 250 300 350 400 450 500 600 700 800 | 1200 | 2000 |
| 50 | 25 50 75 80 100 125 160 175 200 250 300 350 400 450 500 600 700 800 900 1000 | 1200 | 2000 |
| 63 | 25 50 75 80 100 125 160 175 200 250 300 350 400 450 500 600 700 800 900 1000 | 1500 | 2000 |
| 80 | 25 50 75 80 100 125 160 175 200 250 300 350 400 450 500 600 700 800 900 1000 | 1500 | 2000 |
| 100 | 25 50 75 80 100 125 160 175 200 250 300 350 400 450 500 600 700 800 900 1000 | 1500 | 2000 |
| 125 | 25 50 75 80 100 125 160 175 200 250 300 350 400 450 500 600 700 800 900 1000 | 1500 | 2000 |
| 160 | 25 50 75 80 100 125 160 175 200 250 300 350 400 450 500 600 700 800 900 1000 | 1500 | 2000 |
| 200 | 25 50 75 80 100 125 160 175 200 250 300 350 400 450 500 600 700 800 900 1000 | 1500 | 2000 |
| 250 | 25 50 75 80 100 125 160 175 200 250 300 350 400 450 500 600 700 800 900 1000 | 1500 | 2000 |
| 320 | 25 50 75 80 100 125 160 175 200 250 300 350 400 450 500 600 700 800 900 1000 | 1500 | 2000 |
أجزاء الهيكل الداخلي
أجزاء
|
لا |
التعيين |
لا. |
التعيين |
| 1 | المكسرات | 10 | المكبس |
| 2 | عصا البستون | 11 | ارتداء الخاتم |
| 3 |
حلقة الختم في الغلاف الأمامي |
12 |
المغناطيس (اختياري) |
| 4 | حلقة O | 13 | حلقة O |
| 5 | محامل | 14 | حلقة O في جدار الأنابيب |
| 6 | الغلاف الأمامي | 15 | التخفيف |
| 7 |
حلقة O المكبوتة |
16 |
المسمار السريع |
| 8 | حلقة O لقطب البستون | 17 | عودوا |
| 9 | البرميل |
أسطوانة النظرية الناتج
| الاسطوانة الداخلية قطرها | القطر الخارجي لعصا البستون | نمط الحركة | مساحة الضغط (cm2) | ضغط الهواء (Kgf/cm)2) | |||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | |||||
| 32 | 12 | العمل المزدوج | اضغط على الجانب | 8.04 | 8.04 | 16.08 | 24.12 | 32.16 | 40.2 | 48.24 | 56.28 | 64.32 | 72.36 |
| اسحب الجانب | 6.9 | 6.9 | 13.8 | 20.07 | 27.6 | 34.5 | 41.4 | 48.3 | 55.2 | 62.1 | |||
| 40 | 16 | اضغط على الجانب | 12.56 | 12.56 | 25.12 | 37.68 | 50.24 | 62.8 | 75.36 | 87.92 | 100.24 | 113.04 | |
| اسحب الجانب | 10.55 | 10.55 | 21.1 | 31.65 | 42.2 | 52.75 | 63.3 | 73.85 | 84.4 | 94.95 | |||
| 50 | 20 | اضغط على الجانب | 19.63 | 19.63 | 39.26 | 58.89 | 78.52 | 98.15 | 117.78 | 137.41 | 157.04 | 176.67 | |
| اسحب الجانب | 16.49 | 16.49 | 32.98 | 49.47 | 65.96 | 82.45 | 98.94 | 115.43 | 139.92 | 148.41 | |||
| 63 | 20 | اضغط على الجانب | 31.17 | 31.17 | 62.34 | 93.51 | 124.68 | 155.85 | 187.02 | 218.19 | 249.36 | 280.53 | |
| اسحب الجانب | 28.03 | 28.03 | 56.06 | 84.09 | 112.12 | 140.15 | 168.18 | 196.21 | 224.24 | 252.27 | |||
| 80 | 25 | اضغط على الجانب | 50.26 | 50.26 | 100.52 | 150.78 | 201.04 | 251.3 | 301.56 | 351.82 | 402.08 | 452.34 | |
| اسحب الجانب | 45.36 | 45.36 | 90.72 | 136.08 | 181.44 | 226.8 | 272.16 | 317.52 | 326.88 | 408.24 | |||
| 100 | 25 | اضغط على الجانب | 78.53 | 78.53 | 157.06 | 235.59 | 314.12 | 392.65 | 471.18 | 428.82 | 628.24 | 706.77 | |
| اسحب الجانب | 71.47 | 71.47 | 142.94 | 214.41 | 285.88 | 357.35 | 428.82 | 500.29 | 517.76 | 643.23 | |||
| 125 | 32 | اضغط على الجانب | 122.72 | 122.72 | 245.44 | 368.16 | 490.88 | 613.6 | 736.32 | 859.04 | 981.76 | 1104.48 | |
| اسحب الجانب | 114.68 | 114.68 | 229.36 | 344.04 | 458.72 | 573.4 | 688.08 | 802.76 | 917.44 | 1032.12 | |||
| 160 | 40 | اضغط على الجانب | 201.06 | 201.06 | 402.12 | 603.18 | 804.24 | 1005.3 | 1206.36 | 1407.42 | 1608.48 | 1809.54 | |
| اسحب الجانب | 188.49 | 188.49 | 376.98 | 565.47 | 753.96 | 942.45 | 1130.94 | 1319.43 | 1507.92 | 1696.41 | |||
| 200 | 40 | اضغط على الجانب | 314.16 | 314.16 | 628.32 | 942.48 | 1256.64 | 1570.8 | 1884.96 | 2199.12 | 2513.28 | 2827.44 | |
| اسحب الجانب | 301.57 | 301.57 | 603.14 | 904.71 | 1206.28 | 1507.8 | 1809.42 | 2100.99 | 2412.56 | 2714.13 | |||
| 250 | 50 | اضغط على الجانب | 49060 | 9812 | 14718 | 19624 | 24530 | 29436 | 34342 | 39248 | |||
| اسحب الجانب | 47100 | 9420 | 14130 | 18840 | 23550 | 28260 | 32970 | 37660 | |||||
| 320 | 63 | اضغط على الجانب | 80384 | 16077 | 24115 | 32154 | 40192 | 48230 | 56269 | 64307 | |||
| اسحب الجانب | 77268 | 15454 | 23180 | 30907 | 38634 | 46361 | 54088 | 61814 | |||||
البعد العام
ورقة الأبعاد
| مُملة | أ | A1 | A2 | ب | ج | د | E | F | G | هـ | أنا | ج | ك |
| 32 | 142 | 190 | 187 | 48 | 94 | 30 | 28 | 16 | 27.5 | 22 | 17 | 6 | M10 × 1.25 |
| 40 | 159 | 213 | 207 | 54 | 105 | 35 | 32 | 18 | 29 | 24 | 19 | 7 | M12 × 1.25 |
| 50 | 175 | 244 | 233 | 69 | 105 | 40 | 42 | 25 | 30 | 32 | 24 | 8 | M16 × 1.5 |
| 63 | 190 | 259 | 250 | 69 | 120 | 40 | 40 | 24 | 31.5 | 32 | 24 | 8 | M16 × 1.5 |
| 80 | 214 | 300 | 286 | 86 | 128 | 45 | 53 | 30 | 35.5 | 40 | 30 | 10 | M20 × 1.5 |
| 100 | 229 | 320 | 308 | 91 | 138 | 45 | 55 | 32 | 36 | 40 | 30 | 10 | M20 × 1.5 |
| 125 | 279 | 398 | 372.5 | 119 | 160 | 60 | 74 | 45 | 46 | 54 | 41 | 13.5 | M27 × 2 |
| 160 | 332 | 484 | 448 | 152 | 180 | 65 | 94 | 58 | 50 | 72 | 55 | 18 | M36 × 2 |
| 200 | 337 | 514 | 472 | 157 | 180 | 75 | 100 | 57 | 50 | 72 | 55 | 18 | M36 × 2 |
| 250 | 389 | - | - | 189 | 200 | 90 | 122 | 67 | 54 | 84 | 65 | 21 | M42 × 2 |
| 320 | 436 | - | - | 216 | 220 | 110 | 126 | 90 | 65 | 96 | 75 | 24 | M48 × 2 |
| مُملة | (ل) | ن | أوه | (ب) | ق | R | S | T | V | W | Z | ||
| 32 | M6 | 13.5 | G1/8" | 4 | 7.5 | 7 | 47 | 32.5 | 12 | 10 | 21 | ||
| 40 | M6 | 16 | G1/4" | 6 | 8.5 | 9 | 53 | 38 | 16 | 13 | 21 | ||
| 50 | M8 | 15.5 | G1/4" | 8.5 | 7.5 | 7.5 | 65 | 46.5 | 20 | 17 | 23 | ||
| 63 | M8 | 16.5 | G3/8" | 7.5 | 8.5 | 9 | 75 | 56.5 | 20 | 17 | 23 | ||
| 80 | M10 | 16.5 | G3/8" | 11 | 8.5 | 13.5 | 95 | 72 | 25 | 22 | 29 | ||
| 100 | M10 | 18.5 | G1/2" | 13.5 | 9.5 | 14.5 | 115 | 89 | 25 | 22 | 29 | ||
| 125 | M12 | 23 | G1/2" | 14 | 12 | 14 | 140 | 110 | 32 | 27 | 35 | ||
| 160 | الـ M16 | 25 | G3/4" | 15 | 12 | 20 | 180 | 140 | 40 | 36 | 40 | ||
| 200 | الـ M16 | 25 | G3/4" | 15 | 12 | 20 | 220 | 175 | 40 | 36 | 40 | ||
| 250 | M20 | 31 | G1" | 18.5 | 5 | 40 | 270 | 220 | 50 | 46 | - | ||
| 320 | M24 | 31 | G1" | 35 | 10 | 35 | 350 | 270 | 63 | 55 | - |
