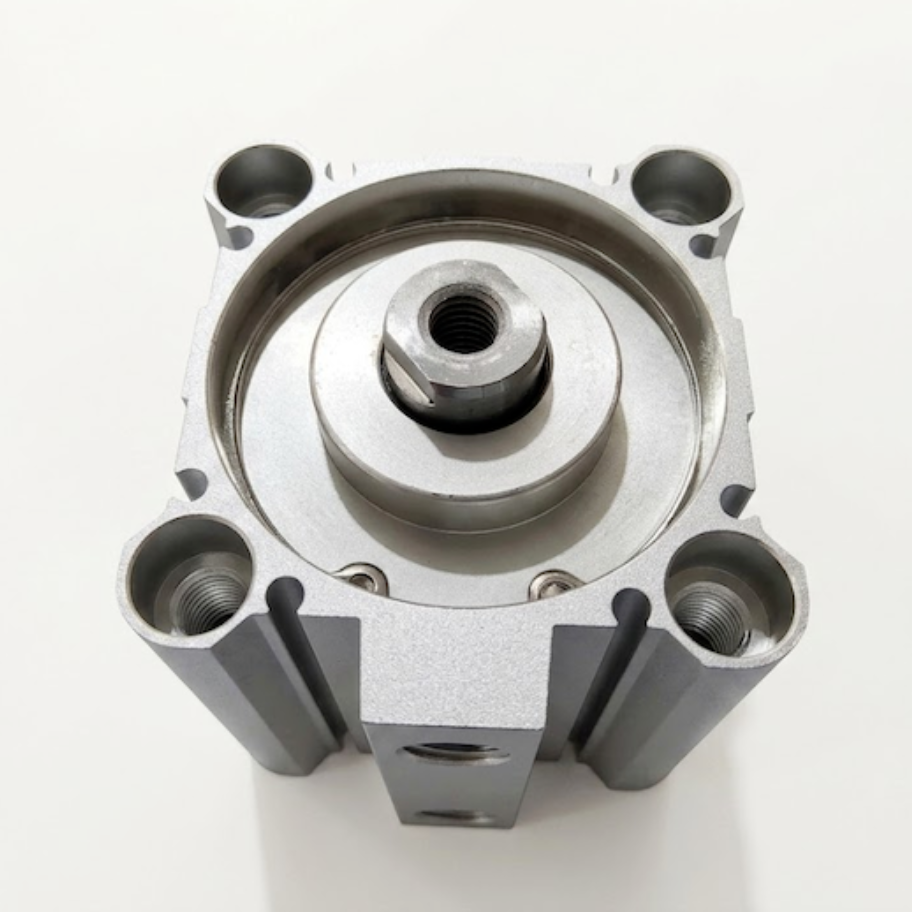

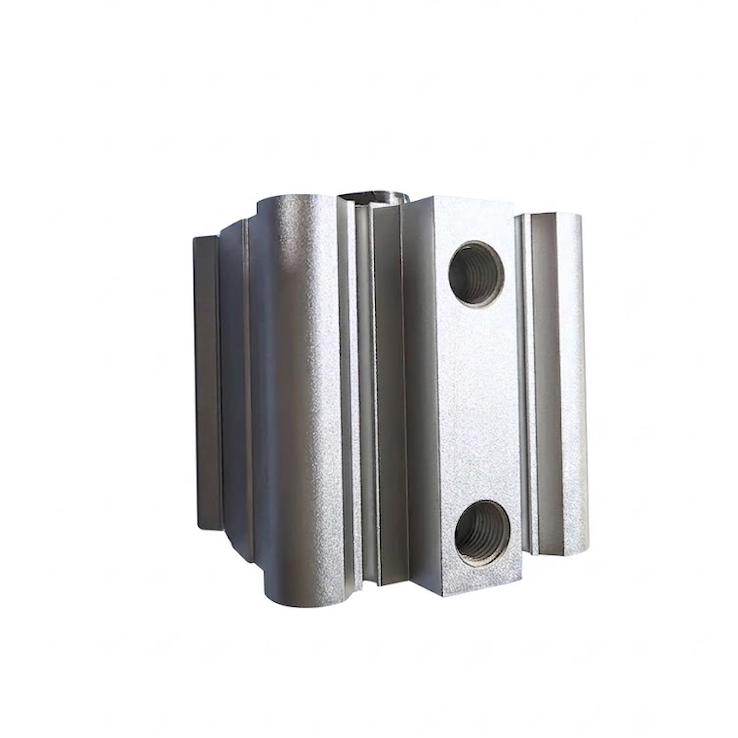

السلسلة بريوس CQ2WBعبارة عن أسطوانة هوائية مدمجة عالية الأداء وموفرة للمساحة تتميز بتصميم مميزقضيب مزدوجوالتمثيل المزدوجإعدادات. تم تصميم هذه السلسلة خصيصًا للأتمتة الصناعية الحديثة، وتوفر قوة وسرعة متساوية في كلا الاتجاهين مع ضمان دقة استثنائية في عدم الدوران ومقاومة الأحمال الجانبية.
مع مجموعة شاملة من أحجام التجويف منمن Φ12mm إلى Φ100mmتعد سلسلة CQ2WB خيارًا مثاليًا لقابلية التبديل لخطوط إنتاج بطاريات التعبئة والتغليف المقيدة بالبصمة وأشباه الموصلات وبطاريات الليثيوم أيون في جميع أنحاء العالم.
نوع المنتج:رقيقة نوع اسطوانة هوائية مدمجة
وضع العمل:التمثيل المزدوج (تمديد الهواء وسحب الهواء)
تكوين رمح:قضيب مزدوج (أعمدة إخراج مزدوجة)
أحجام التجويف (مم):12، 16، 20، 25، 32، 40، 50، 63، 80، 100
| حجم التجويف (مم) | نطاق الشوط القياسي (مم) | نهاية قضيب الخيط الإناث | خيط ذكر نهاية القضيب (الخيار M) | حجم منفذ الأنابيب |
| 12 | 5، 10، 15، 20، 25، 30 | م3 × 0.5 | م5 × 0.8 | م5 × 0.8 |
| 16 | 5، 10، 15، 20، 25، 30 | م4 × 0.7 | م6 × 1.0 | م5 × 0.8 |
| 20 | 5 إلى 50 (بزيادات 5 مم) | م5 × 0.8 | م8 × 1.25 | م5 × 0.8 |
| 25 | 5 إلى 50 (بزيادات 5 مم) | م6 × 1.0 | م10 × 1.25 | م5 × 0.8 |
| 32 | 5 إلى 100 (بزيادات 5 مم) | م8 × 1.25 | م14 × 1.5 | Rc 1/8 (الخيار: G 1/8 / NPT 1/8) |
| 40 | 5 إلى 100 (بزيادات 5 مم) | م8 × 1.25 | م14 × 1.5 | Rc 1/8 (الخيار: G 1/8 / NPT 1/8) |
| 50 | 10 إلى 100 (بزيادات 5 مم/10 مم) | م10 × 1.5 | م18 × 1.5 | Rc 1/4 (الخيار: G 1/4 / NPT 1/4) |
| 63 | 10 إلى 100 (بزيادات 5 مم/10 مم) | م10 × 1.5 | م18 × 1.5 | Rc 1/4 (الخيار: G 1/4 / NPT 1/4) |
| 80 | 10 إلى 100 (بزيادات 5 مم/10 مم) | م16 × 2.0 | م22 × 1.5 | Rc 3/8 (الخيار: G 3/8 / NPT 3/8) |
| 100 | 10 إلى 100 (بزيادات 5 مم/10 مم) | م20 × 2.5 | م26 × 1.5 | Rc 3/8 (الخيار: G 3/8 / NPT 3/8) |
على عكس الأسطوانات أحادية القضيب حيث يكون لجانب القضيب مساحة سطح أقل على المكبس، يوفر تصميم القضيب المزدوج مساحات سطحية متطابقة على كلا الجانبين. وهذا يضمن أن قوة/سرعة التمديد وقوة/سرعة التراجع تظل متماثلة تمامًا.
تقوم آلية القضيب المزدوج بتوزيع لحظات الانحناء بالتساوي. تمنح هذه الميزة الهيكلية سلسلة CQ2WB مقاومة ممتازة للانحراف الجانبي والضغط الالتوائي، مما يجعلها متفوقة في التعامل مع المواد ذات التحميل الجانبي الثقيل.
تسمح كتلة الأسطوانة الرفيعة والقصيرة بالتكامل السلس في القابضون الآليين المدمجين، والأجهزة الطبية، ومرفقات الآلات حيث لا يمكن أن تناسب أسطوانات قضيب الربط القياسية.
يتم الاعتماد بشكل كبير على الأسطوانات الهوائية المدمجة من سلسلة PRIUS CQ2WB عبر العديد من قطاعات التصنيع الذكية:
تصنيع بطارية ليثيوم أيون:وحدات التثبيت وتحديد المواقع عالية التردد أثناء تجميع الخلايا وتكديسها.
تجميع أشباه الموصلات والإلكترونيات:آليات انتقاء المكونات الدقيقة ووضعها تتطلب الحد الأدنى من الاهتزاز الحركي.
أدوات الفحص الآلي:محاذاة مجسات الاختبار بدقة مع الأجزاء المستهدفة دون حدوث رد فعل ميكانيكي.
آلات التعبئة والتغليف ووضع العلامات:بوابات الفرز متعددة المواضع والدافعات قصيرة الشوط.
ج:الCQ2WBهو الإصدار القياسي بدون أي حلقة مغناطيسية مدمجة على المكبس، مما يوفر وزنًا أخف قليلاً. الCDQ2WBيتميز بمغناطيس مدمج داخل جسم المكبس، مما يسمح للمطورين بتركيب مفاتيح تلقائية خارجية (مثل أجهزة استشعار القرب المغناطيسية) على أخاديد الجسم (زcode) لمراقبة حدود السكتة الدماغية.
ج:لا، فكل أسطوانة مدمجة من طراز PRIUS يتم تشحيمها مسبقًا بشحم صناعي ممتاز ومقاوم للتآكل أثناء التجميع في المصنع. ويمكن تشغيله بأمان وكفاءة على الهواء المضغوط الجاف وغير المشحم، مما يقلل بشكل كبير من تكاليف الصيانة.
ج:نعم. بينما يتم تصنيع خيوط Rc بشكل قياسي لأحجام التجويف المتوسطة إلى الكبيرة، يمكننا توفيرهاالمواضيع G (TF)وخيوط معاهدة حظر الانتشار النووي (TN)للامتثال لمعايير تركيب الأنابيب الإقليمية بناء على طلب هندسي خاص.
قابلية تبديل المكونات:يتطابق تمامًا مع الأبعاد القياسية الدولية للأسطوانات الرفيعة المدمجة.
عمليات فحص ما قبل الشحن بنسبة 100%:تجتاز كل وحدة على حدة اختبارات تثبيت ضغط المصنع الإلزامية وسلامة الختم واختبارات تسرب الضغط المنخفض.
المؤلف الفني:تم إعداد الوثيقة واعتمادها من قبل مجموعة PRIUS لهندسة الهواء.
دعم 3D CAD:ل.خطوةأو.IGSإنشاء النموذج، يرجى إرسال بريد إلكتروني إلى القسم الهندسي لدينا يتضمن سلسلة تكوين النموذج النهائية.
