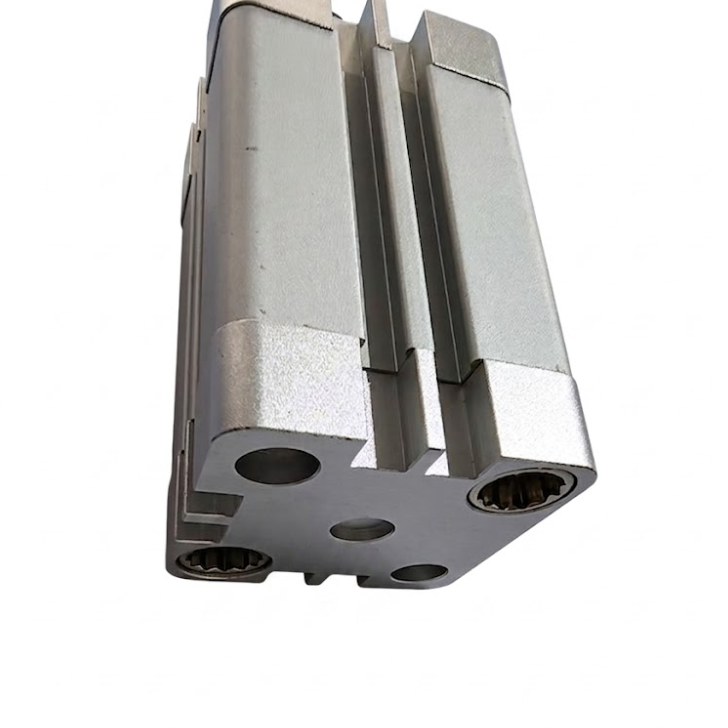

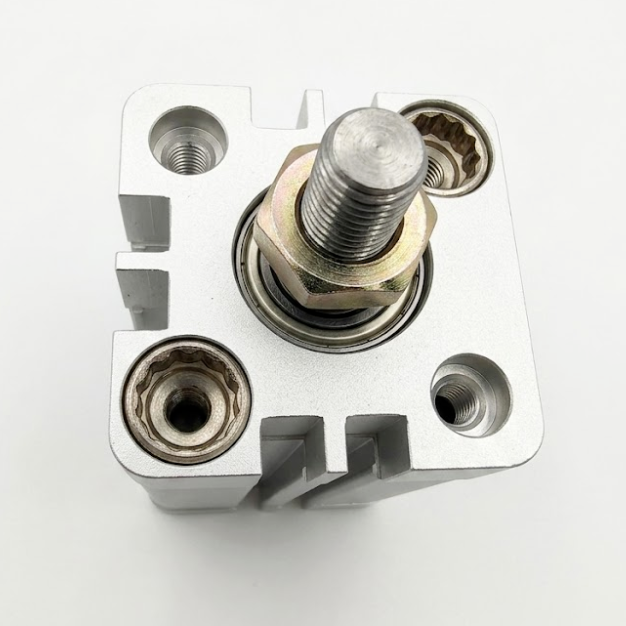

الأسطوانة هوائية مدمجة من سلسلة ACEتم تصميمه بدقة وفقًا للمعايير الدوليةمعيار ايزو 21287مما يضمن إمكانية تبادل الأبعاد الاستثنائية عبر العلامات التجارية عبر شبكات التجميع الآلية العالمية. تتميز سلسلة ACE ببنية ذات كفاءة عالية في استخدام المساحة، وتوفرميزة كبيرة لتوفير المساحةمقارنة بأسطوانات قضيب الربط القياسية ISO 15552.
تعكس البيانات التالية القيود التشغيلية الموحدة لعائلة الأسطوانات المدمجة PRIUS ACE:
| المعلمة | تفاصيل المواصفات |
| أحجام التجويف (مم) |
12، 16، 20، 25، 32، 40، 50، 63، 80، 100، 125 |
| ضغط إثبات |
1.5 ميجا باسكال (215 رطل لكل بوصة مربعة) |
| درجة حرارة التشغيل |
-20 درجة مئوية إلى 70 درجة مئوية |
| نطاق السرعة (التمثيل المزدوج) |
30 إلى 500 ملم / ثانية |
| نطاق السرعة (تمثيل واحد) |
50 إلى 500 ملم / ثانية |
| حجم منفذ الأنابيب (التجويف 12-25) |
م5×0.8 |
| حجم منفذ الأنابيب (التجويف 32-100) |
G1/8" |
| حجم منفذ الأنابيب (التجويف 125) |
G1/4" |
| خيارات الموضوع القياسية |
PT الموضوع، NPT الموضوع، G الموضوع |
مصفوفة السكتة الدماغية القياسية حسب نوع النموذجالاتفاق القياسي (ACE):التجويف 12–16 (أقصى شوط 30–75 مم) | التجويف 20-25 (أقصى شوط 100-150 مم) | التجويف 32-125 (أقصى شوط 200-300 مم).
نماذج التمثيل الفردي (ASE/ATE):تتحمل 12 (الحد الأقصى للسكتة الدماغية 10 مم) | التجويف 16-100 (أقصى شوط 25 مم).
النماذج المدمجة الموجهة (TACE/TACED):قضبان توجيه مدمجة لعزل قضبان المكبس تمامًا عن الضغط الدوراني. أقصى ضربات تصل إلى 100 ملم.
قضيب مزدوج قابل للتعديل (ACEJ):يسمح بنطاقات ضبط السكتة الدماغية القابلة للتخصيص بما في ذلك 10 مم، 20 مم، 30 مم، 40 مم، 50 مم، 75 مم، و100 مم.
تحسين هائل للمساحة بنسبة 50%:تندمج بصمتها المدمجة بسلاسة في العبوات الضيقة، مما يوفر مساحة تركيب كبيرة مقارنةً بتصميمات ISO 15552 التقليدية.
برميل صلب بأكسيد متين للغاية:يخضع الجدار الداخلي لكتلة الأسطوانة إلى معالجة متقدمة بالأنودة الصلبة بعد التصنيع، مما يضمن مقاومة كبيرة للتآكل وعمر تشغيلي طويل.
ختم ثنائي الاتجاه متقدم مزدوج الشفة:يستخدم قضيب المكبس سدادة هيكلية ثنائية الاتجاه مع وظيفة تخزين الزيت المتكاملة، مما يضمن ضغط بدء منخفض وختم مستقر.
أخاديد الاستشعار المتكاملة:تتميز الجوانب الثلاثة لملف بثق الألومنيوم بفتحات مستشعر تقارب مدمجة، مما يسمح بتركيب مستشعر التدفق بدون أقواس إضافية.
قبعات نهاية مترابطة قوية:يتم تأمين الأغطية الأمامية والخلفية من خلال وصلات ملولبة عالية القوة، مما يحسن بشكل كبير إمكانية الوصول إلى الصيانة وقوة الجسم.
إنتاج حزمة بطارية ليثيوم أيون:فرز الخلايا عالي التردد، وأدوات تحديد المواقع، ووحدات التثبيت.
خطوط تجميع أشباه الموصلات:تتطلب قابضات اختيار المكونات الإلكترونية المدمجة ووضعها ثباتًا ميكانيكيًا مطلقًا.
الأجهزة الطبية الآلية:محاور مناولة السوائل في المختبرات ومعدات تعبئة الأدوية في أماكن محدودة.
تركيبات اختبار الدقة:محاذاة دقيقة لتحقيقات الاختبار ضد قطع العمل الحساسة دون صدمة السرعة.
س: هل يمكن لهذه الأسطوانات التعامل مع شبكات إمداد الهواء غير المشحمة؟
ج:نعم. تتميز سلسلة PRIUS ACE بالتشحيم المسبق عالي الجودة في المصنع، مما يسمح بأداء عالي الكفاءة على شبكات الهواء المضغوط الجافة وغير المشحمة.
س: كيف أطلب نموذجًا مزودًا بإمكانيات التعليق على الموضع؟
ج:أضف اللاحقة "س" في فتحة الرمز المغناطيسي (على سبيل المثال، ACE20x30-S) لتحديد حلقة مغناطيسية داخلية دائمة، متوافقة مع مفاتيح القرب المثبتة على نحو متساطح.
س: هل تتوفر أقواس التركيب المخصصة؟
ج:نعم، يوفر PRIUS دعمًا كاملاً للملحقات بما في ذلك الشفاه (FA/FB)، وأقواس القدم (LB)، وحوامل Clevis (CA/CB/CR)، والمرتكزات.
